電線電纜種類及選型計算

一、電線電纜的定義及分類

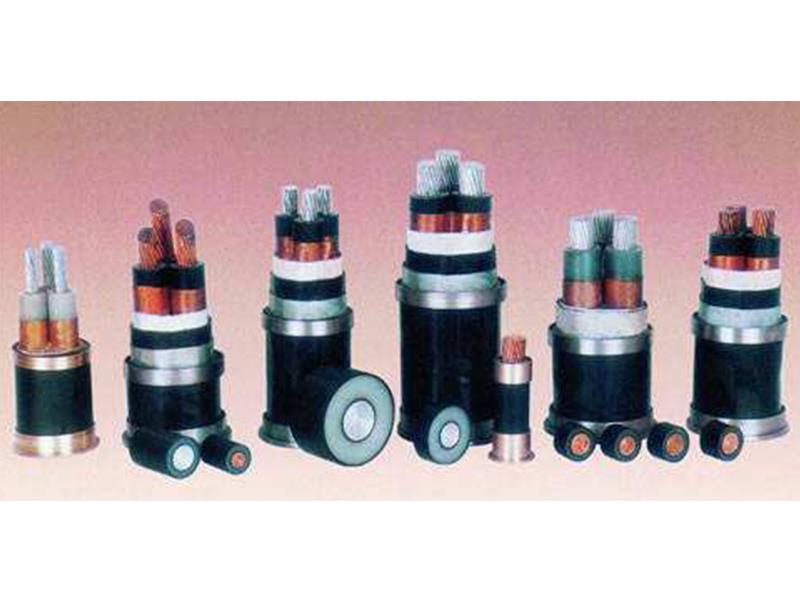

廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。

我國的電線電纜產品按其用途分成下列五大類：
1.裸電線　2.繞組線　3.電力電纜　4.通信電纜和通信光纜　5.電氣裝備用電線電纜
電線電纜的基本結構：
1.導體 傳導電流的物體,電線電纜的規(guī)格都以導體的截面表示
2.絕緣 外層絕緣材料按其耐受電壓程度

二、工作電流及計算　　
電(線)纜工作電流計算公式：
單相
I=P÷(U×cosΦ)
P-功率(W);U-電壓(220V);cosΦ-功率因素(0.8);I-相線電流(A)

三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-電壓(380V);cosΦ-功率因素(0.8);I-相線電流(A)

一般銅導線的安全截流量為5-8A/平方毫米，鋁導線的安全截流量為3-5A/平方毫米。
在單相220V線路中，每1KW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1KW功率的電流在2A左右。
也就是說在單相電路中，每1平方毫米的銅導線可以承受1KW功率荷載；三相平衡電路可以承受2-2.5KW的功率。
但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。

電纜允許的安全工作電流口訣：
十下五（十以下乘以五）
百上二 （百以上乘以二）
二五三五四三界（二五乘以四,三五乘以三）
七零九五兩倍半（七零和九五線都乘以二點五）
穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）
銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）
裸線加一半（在原已算好的安全電流數基礎上再加一半）
