機器人自動上下料動作設計：

自動上下料機器人根據工件的外形特點設計機器人氣動手爪部件，包含氣動、傳感器及機械部件等。工件加工工藝流程如下：

①毛坯工件擺放在上料傳送帶上。

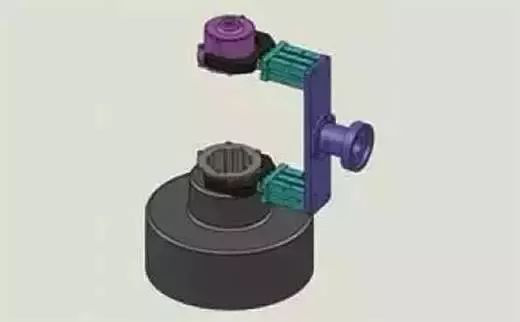

②行走機器人R1復合手爪抓取毛坯工件，行走到加工中心位置，將工件安裝到加工中心的專用夾具上，如下圖所示。

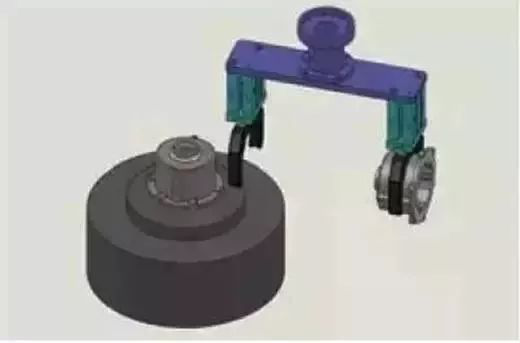

③待加工中心1加工完成后，行走機器人R1復合手爪取下工件，行走到加工中心2位置，將工件安裝到加工中心2的專用夾具上，如下圖所示。

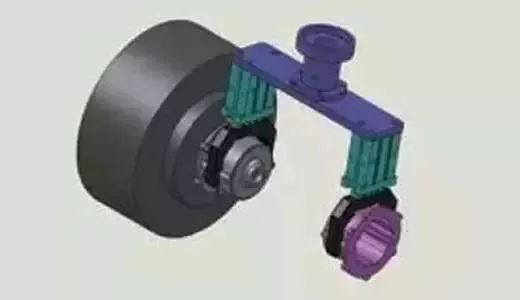

④待加工中心2加工完成后，行走機器人R1取下工件到數控車床位置，將工件安裝到專用夾具上，如圖9所示。待工件加工完成后取下工件，機器人行走到工件翻轉臺位置，進行工件翻轉、交換，如下圖所示。

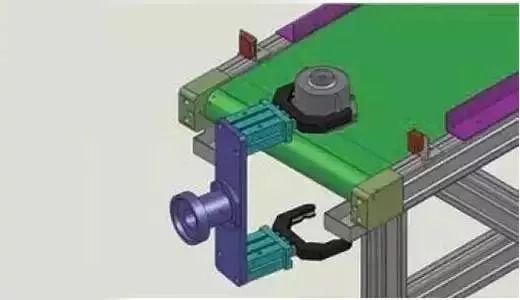

⑤工件在翻轉臺進行交換后，機器人R1把加工成品放置在下料傳送帶上，如圖11所示，由機器人R2進行工件下料、自動碼放在成品料筐中，如下圖所示。

至此， 結束一個完整的加工流程。各加工工序有相應的節拍，經過調整CNC加工程序以及機器人動作程序后，可實現數控機床加工與機器人上下料的完美組合。
